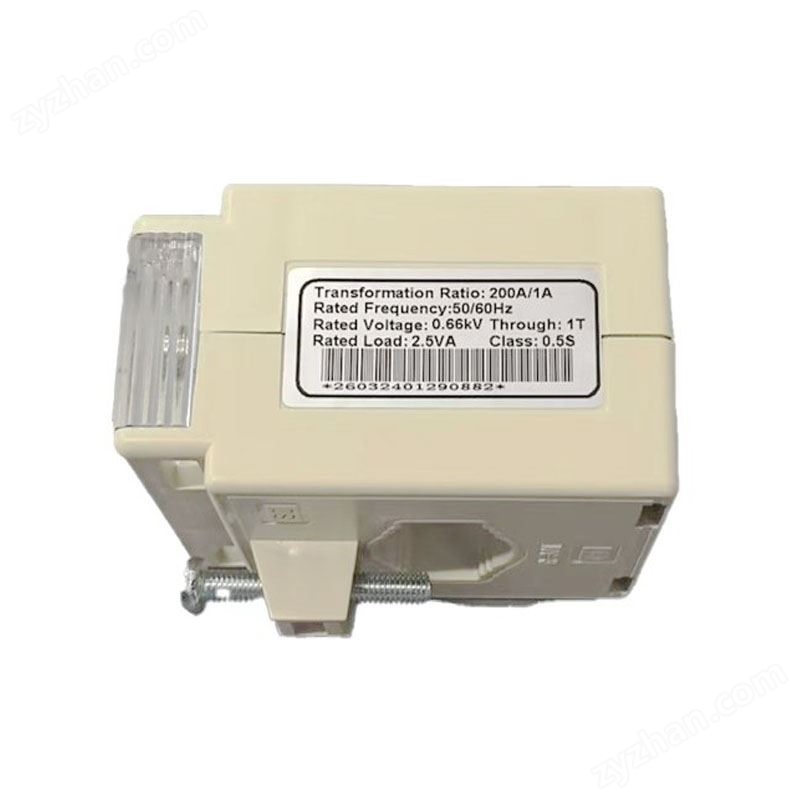

• AKH-0.66 G-30I 型電流互感器的產品特點

• 產品采用翻蓋式設計，外觀美觀且便于接線。

• 翻蓋材料使用透明聚碳酸酯，方便觀察二次引線接線情況。

• 方圓組合孔型設計，適應不同類型的導線穿越需求，適用于電纜和匯流排。

• 該電流互感器作為交流電流信號采集元件，通常與電氣測量儀表或電能表配套使用。

• 產品符合國家標準GB20840.2-2014，并通過了UL認證。

• UL互感器型號說明

• 產品型號由系列代號、額定電壓、計量型規格和額定電流比組成。

• 示例型號“G-30I"中的“G"代表產品系列，“30"表示計量型規格，“I"表示額定電流比。

• 規格尺寸

• 提供了產品的具體尺寸，以毫米為單位，公差范圍為±1mm。

• 尺寸包括但不限于寬度、高度、深度等關鍵參數。

• 規格參數

• 配件清單包含直形金屬支片2只、壓盤2只、M5螺母2只和M5×35螺釘2只。

• 這些配件是安裝和固定電流互感器所必需的組件。

• 使用環境要求

• 額定工作電壓為AC 0.66kV，等效于AC 0.69kV，符合GB/T 156-2017標準。

• 額定頻率為50-60Hz，適應大多數電力系統的要求。

• 環境溫度范圍為-30℃至65℃，適應多種氣候條件。

• 海拔高度不超過3000米，適合在低海拔地區使用。

• 工頻耐壓為3000V/1分鐘，確保產品在高壓環境下穩定運行。

• 適用于無雨雪直接侵襲、無嚴重污染及劇烈震動的場所。

• 一次設備的額定電流或線路最大負荷電流不應超過電流互感器額定一次電流的2/3，以保證安全和準確性。

• 安裝方式

• A型安裝提供了多種規格，包括不同的額定電流比、準確級及相應額定負荷、穿心匝數、母排規格和電纜孔徑。

• E型安裝同樣提供多種規格，適應不同的安裝需求。

• 表格中列出了具體的安裝參數，如額定電流比、準確級、穿心匝數、母排規格、電纜孔徑和安裝方式。

• 成品檢驗項目

• 檢驗項目包括外觀和端子標志檢查、工頻耐壓試驗、絕緣電阻測試、誤差試驗和開路試驗。

• 檢驗條件為溫度20-25℃和濕度50-65%。

• 使用的標準測試儀器包括HLS-50G2標準電流互感器、HES-1數字式互感器校驗儀、FY47電流互感器負載箱、FY49電流互感器負載箱、LK2673耐壓測試儀、ZC25-4絕緣電阻搖表和HKY-9908電流互感器開路測試儀。

• 產品檢定周期為2年，依據GB/T 20840.2-2014《電流互感器》和JJG313-2010檢定規程進行。

• 安全注意事項

• 在使用電流互感器時，二次側不允許開路，以避免產生高電壓危及人身安全。

• 二次出線S2必須接地，以確保電氣安全。
